n:m-relatie - Informatica

Colors make the world more beautiful.

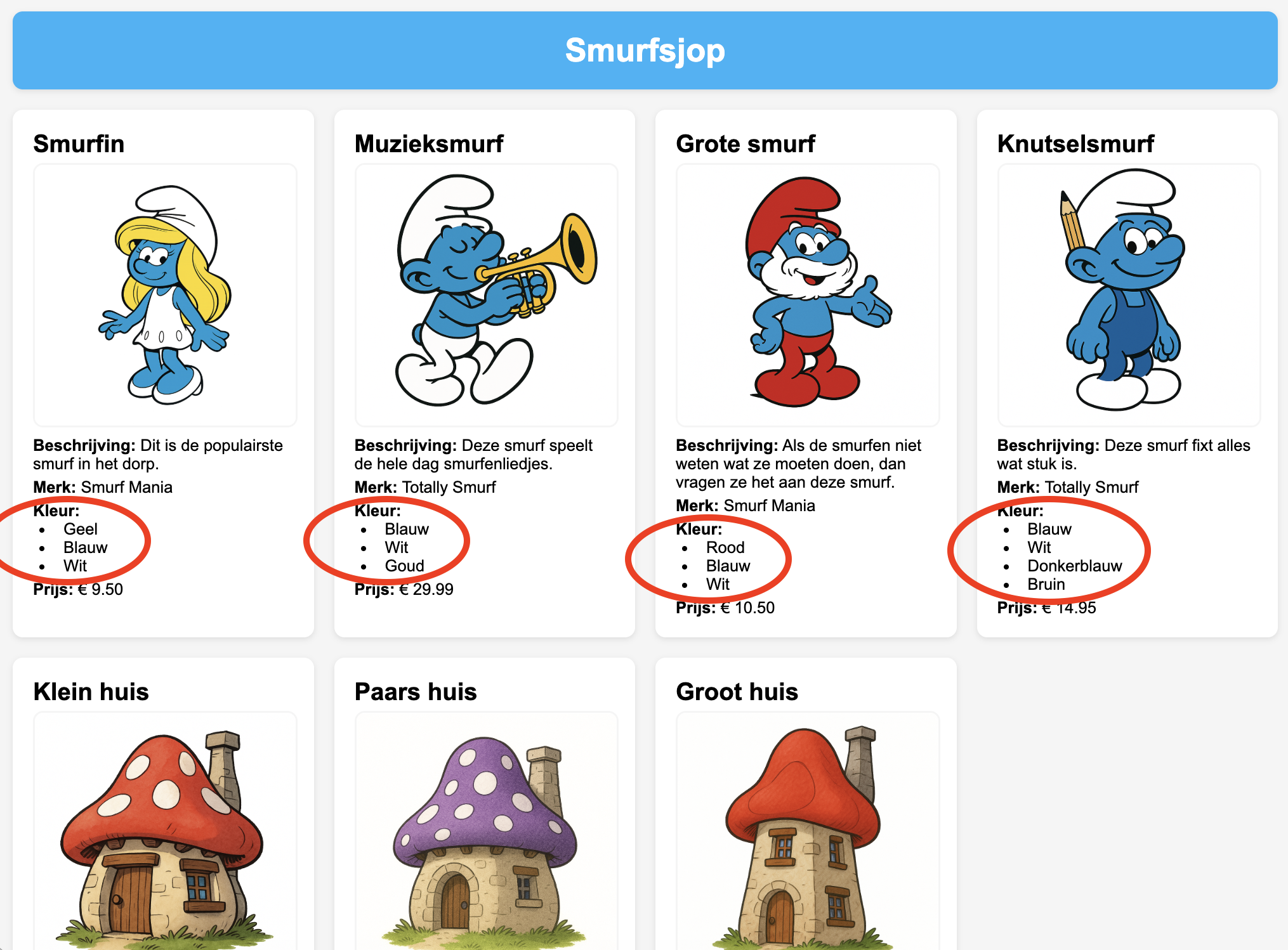

Schermafdruk van webshop aan het einde van dit hoofdstuk.

In dit hoofdstuk ga je kleuren toevoegen aan elk product. Kleur en product hebben een n:m-relatie.

5.1Uitleg: Tabellen met n:m-relatie maken¶

Uitleg

Wat is een n:m-relatie?¶

Een n:m-relatie (spreek uit: en op em relatie) wordt ook wel een veel-op-veel-relatie (Engels: many to many relationship) genoemd. Twee tabellen hebben een een n:m relatie als:

één rij in de eerste tabel hoort bij nul, één of meer rijen in de tweede tabel en
één rij in de tweede tabel hoort bij nul, één of meer rijen in de eerste tabel.

Een n:m-relatie zou je kunnen zien als een combinatie van een n:1-relatie met n:1-relatie.

Voorbeeld: een n:m-relatie tussen product en kleur

één product kan meerdere kleuren hebben
één kleur kan bij meerdere producten horen

Hoe maak je deze relatie in SQL?

Je maakt een koppeltabel (ook wel tussen-tabel genoemd)
In deze koppeltabel staan twee verwijzende sleutels:
- één die verwijst naar de eerste tabel
- één die verwijst naar de tweede tabel

SQL voorbeeld van tabellen met n:m-relatie¶

CREATE TABLE products (
  id INTEGER PRIMARY KEY,
  name TEXT
);

CREATE TABLE colors (
  id INTEGER PRIMARY KEY,
  name TEXT
);

CREATE TABLE product_color (
  product_id INTEGER,
  color_id INTEGER,
  FOREIGN KEY(product_id) REFERENCES products(id),
  FOREIGN KEY(color_id) REFERENCES colors(id)
);

In dit voorbeeld:

De tabel product_color koppelt producten aan kleuren
product_id verwijst naar een rij in products
color_id verwijst naar een rij in colors
Zo kun je aangeven dat één product meerdere kleuren heeft, en één kleur bij meerdere producten hoort

5.2Opdracht: Voeg artikel-kleuren toe aan de database¶

In deze opdracht ga je kleuren (Engels: colors) toevoegen aan elk artikel in de database. Elk artikel heeft één of meer kleuren. Een kleur wordt gebruikt in één of meer artikelen.

De kleur wordt niet automatisch zichtbaar in je webshop, dat doen we in de volgende opdracht.

Tips

Zie de tips bij de opdracht merken-tabel toevoegen uit het vorige hoofdstuk.

Tips

Zie de tips bij de opdracht merken toevoegen aan de tabel uit het vorige hoofdstuk.

Tips

Voeg de verwijzende sleutels en de constraints toe aan de tabel product_color.
De volgorde waarin je tabellen in je SQL-bestand zet doet ertoe. De tabel product_color moet je na de tabellen products en colors maken, anders dan kun je er niet naar verwijzen in je constraints in de tabel product_color.
Als je niet meer weet hoe je een constraint toevoegt, bekijk dan Uitleg SQL voorbeeld n:m-relatie

Tips

Maak een INSERT INTO-opdracht die de product_color-tabel vult.
Gebruik in de INSERT INTO-opdracht de velden product_id en color_id.
Geef in je INSERT INTO-opdracht de nummers van de producten en kleuren die bij elkaar passen op. Elke combinatie is een nieuwe rij in de tabel.

5.3Uitleg: Query met n:m-relatie maken¶

Uitleg

Query met SELECT FROM JOIN JOIN voor n:m-relatie¶

Bij een n:m-relatie combineer je drie tabellen:

de koppeltabel (bijv. product_color)
de eerste tabel (bijv. products)
de tweede tabel (bijv. colors)

Het maakt in sql niet uit met welke tabel je begint. Wij beginnen met de koppeltabel en leggen van daaruit maak je verbinding met de andere twee tabellen.

Voorbeeld: producten met hun kleuren

SELECT colors.name, products.name
FROM product_color
JOIN colors ON product_color.color_id = colors.id
JOIN products ON product_color.product_id = products.id

Wat gebeurt er in deze query?

SELECT kiest de kolommen die je wilt zien:
- de naam van de kleur
- de naam van het product
FROM product_color betekent dat je begint in de koppeltabel
JOIN colors koppelt elke color_id aan een rij in colors
JOIN products koppelt elke product_id aan een rij in products

Je krijgt dan een lijst van combinaties van kleur en product.

5.4Uitleg: JSON¶

Uitleg

Wat is JSON?¶

JSON (Spreek uit als djee-sun) is een formaat om gegevens op te slaan of door te geven tussen systemen. JSON is gemakkelijk te lezen voor mensen en gemakkelijk te gebruiken in veel programmeertalen zoals Python en JavaScript. Het wordt veel gebruikt bij informatieuitwisseling tussen systemen die via het het internet met elkaar zijn verbonden. De schrijfwijze van JSON lijkt een beetje op Python, maar is bedoeld voor uitwisseling van gegevens in plaats van code.

Structuur van JSON¶

JSON kent dictionaries, lists en key-value pairs.

Een dictionary (woordenboek) is een set key-value pairs. Elke key is uniek binnen de dictionary en de volgorde van de keys maakt niet uit. Een dict begint met { en eindigt met } (spreek uit als krulhaken of curly brackets), daartussen staan de key-value pairs. Key-value pairs worden gescheiden door , (spreek uit als komma of comma).
Een key-value pair bestaat uit een sleutel en een waarde, gescheiden door : (spreek uit als dubbele punt of collon).
Een key (sleutel) is een stukje tekst. Sleutels worden geschreven tussen " en " (spreek uit als dubbele quotes of double quotes). De dubbele quotes zijn één karakter, dus niet twee enkele quotes achter elkaar. Verder zijn de quotes recht, daardoor is er geen verschil tussen de quotes aan het begin en het einde van een tekst.
Een value (waarde) kan true of false, een enkel getal of stuk tekst zijn. Maar op de plek van een waarde kan ook weer een nieuwe dictionary of list staan.
Een list (lijst) is een geordende lijst met waarden. Elke waarde mag meer dan één keer voorkomen en de volgorde van de waarden doet er toe. Een list begint met [ en eindigt met ] (spreek uit als vierkante haken of square brackets), daartussen staan de waarden. Waarden worden gescheiden door , (komma of comma).

Voorbeeld van JSON¶

Hieronder zie je een voorbeeld van JSON:

{
  "products": [
    {
      "id": 1,
      "name": "Smurfin",
      "merk": "Smurf Mania",
      "kleur": [
        "geel",
        "blauw"
      ]
    },
    {
      "id": 3,
      "name": "Grote smurf",
      "merk": "Smurf Mania",
      "kleur": [
        "rood",
        "blauw"
      ]
    }
  ]
}

Dit voorbeeld bevat een lijst met producten.

Het hoogste niveau is een list met één key "products".
De waarde van "products" is een list van producten.
Elk product is een dict met key values pairs:
- een id met als waarde een getal
- een name met als waarde een tekst
- een merk met as waarde een tekst
- een kleur met als waarde een list

JSON in JavaScript

In JavaScript is de notatie van JSON exact gelijk aan de notatie van JSON in Python. De terminologie is wel anders. In Python worden de termen dictionary en list gebruikt, terwijl in JavaScript de termen object en array worden gebruikt. Keys met meerdere woorden worden in JavaScript vaak geschreven als firstSecond (camelCase) en in Python als first_second (snake_case). Maar beide manieren werken in beide talen. Wij kiezen voor snake_case.

5.5Opdracht: Maak kleuren per artikel zichtbaar in de webshop¶

Je hebt in de vorige opdracht kleur-informatie aan alle artikelen toegevoegd in de database. Maar deze informatie is nog niet te zien op de webshop. Dat komt omdat de API de kleuren niet opvraagt uit de database. Omdat er meerdere kleuren per product kunnen zijn, moeten we de kleuren in een aparte query opvragen. In deze opdracht ga je de API aanpassen, zodat de informatie over kleuren wordt toegevoegd aan de informatie over artikelen die wordt opgestuurd naar de client. De client is zo gemaakt dat hij deze extra informatie automatisch toont.

Opdracht

Maak kleuren-query en voeg die toe aan artikel-informatie in JSON-formaat¶

De onderstaande code vraagt voor elk artikel de kleuren op uit de database en voegt deze toe aan de artikelinformatie (product_rows). De API stuurt product_rows in JSON-formaat naar de client.

Maak de query in de code af door op de plekken met <maak af> de juiste stukje query in te vullen. De query eindigt met een vraagteken ?. Op die plek wordt steeds het product_id ingevuld van het product waarvan we de kleuren opvragen.

    # Add values for n:m property (e.g., colors) to products
    for product in product_rows:
        # Fetch colors for the product
        color_query = """
            SELECT <maak af>
            FROM <maak af>
            JOIN <maak af>
            WHERE product_id = ?
        """
        color_query_params= [product["id"]] # what comes at the place of the questionmark in the query
        # Execute the query to fetch colors for the current product
        color_rows = db_connection.execute(color_query, color_query_params).fetchall()

        # Add fetched colors to product
        colors = []
        for row in color_rows:
            colors.append(row["name"])
        product["kleur"] = colors

Kopieer de code op de juiste plek in de API en test of hij het doet.

Performance

In deze opdracht vraag je met een query de kleuren van één product uit de database op. Voor elk product voer je de query opnieuw uit. Dit is niet heel efficient, maar wel eenvoudig. In een webshop met veel meer artikelen zouden programmeurs ervoor kiezen om de kleuren van meerdere producten tegelijk in één query op te vragen.

Omdat we voor het product alleen product_id nodig hebben om de kleuren uit de database op te vragen, hoeven we maar twee tabellen te gebruiken: product_color en colors. Die tabellen hebben een 1:n-relatie. Dit is vergelijkbaar met de manier waarop het staat in Uitleg SQL voorbeeld 1:n-relatie.

Wanneer je meerdere kleuren van meerdere producten opvraagt in één query, dan gebruik je de n:m-relatie tussen producten en kleuren. Daarvoor heb je drie tabellen nodig: products, colors en de koppeltabel product_color. Dit is zoals het staat in Uitleg SQL voorbeeld n:m-relatie.

SQL-injection

In onze code wordt de execute functie gebruikt om de query uit te voeren. De execute-functie vult ook de parameters in, zoals product_id. We hadden die parameter ook gewoon met + aan de query kunnen toevoegen,maar dat doen we bewust niet.

Tijdens het invullen controleert de execute-functie of er geen rare dingen in het product_id staan. In deze code komt de waarde van product_id uit de database waar alleen ontwikkelaars bij kunnen. Bij het hoofdstuk over filters zul je zien dat parameters ook door de client (de computer van bezoekers) opgestuurd kunnen worden. Deze parameters zouden bezoekers kunnen veranderen voordat ze ze opsturen.

Door de waarde van de parameter slim te kiezen kunnen gebruikers informatie uit de database halen die niet voor hen bedoeld is. Denk bijvoorbeeld aan een parameter product_id met de waarde 1; SELECT * FROM passwords;. De database denkt dan dat hij twee opdrachten moet uitvoeren waarvan de laatste de wachtwoorden geeft. Deze truuk heet SQL-injectie.

In de praktijk is het meestal niet zo gemakkelijk om een systeem te hacken met SQL-injectie, onder andere omdat wachtwoorden niet zomaar in een database worden gezet. Maar als je Googlet op SQL-injection, dan zie je dat het een veelvoorkomend probleem is. In onze database kan dit niet gebeuren, omdat we alle parameters door de execute-functie laten controleren.

Tips

De aanpassing moet je doen in de API, in het bestand /app/main.py bij de functie voor het endpoint /api/products/.
Let op de commentaarregel om te zien naar welke plek je het stuk code exact moet kopieren.
De juiste volgorde van de stukken code is
# Build the base query
# Execute the query
# Add values for n:m property (e.g., colors) to products
# Return result
In de query zet je achter SELECT één veld, namelijk de naam van de kleur.
Voeg aan de query een JOIN toe tussen de tabellen product_color en colors.
Controleer wat de API opstuurt naar de client. Zet in je browser achter de hostname van je webshop /api/products/ en laadt die webpagina. Het antwoord is hetzelfde antwoord als wat de client van de API zou krijgen. Je ziet de artikelinformatie in JSON-formaat.
